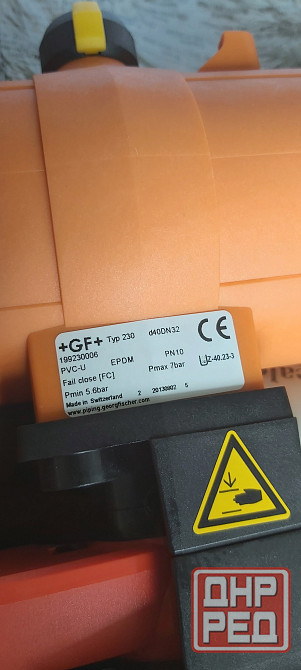

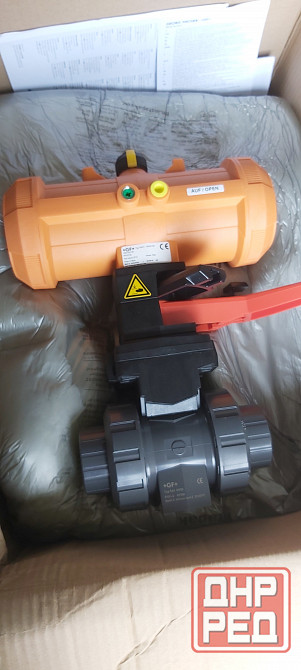

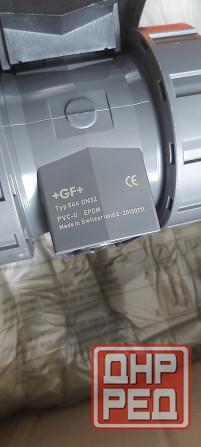

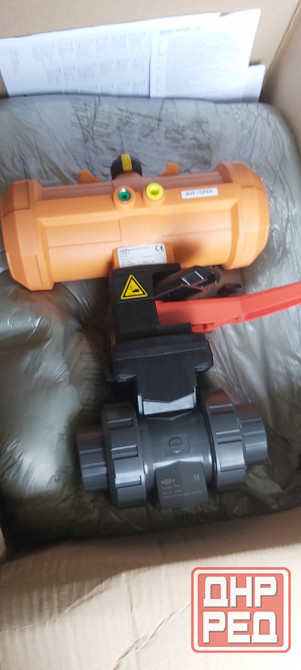

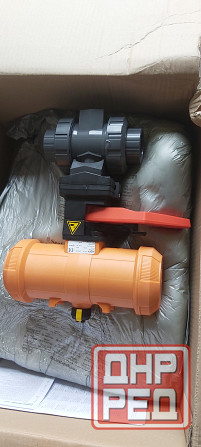

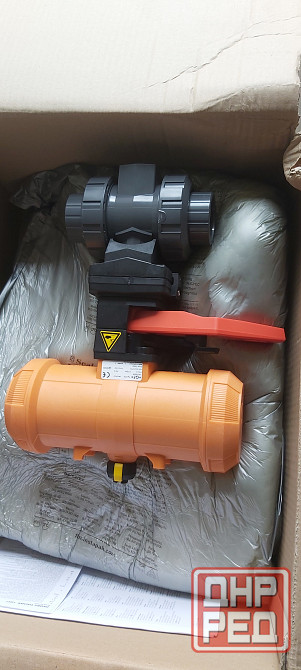

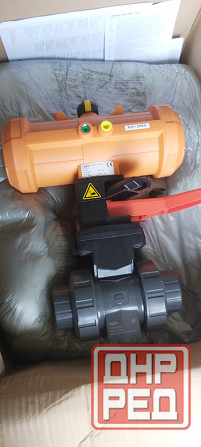

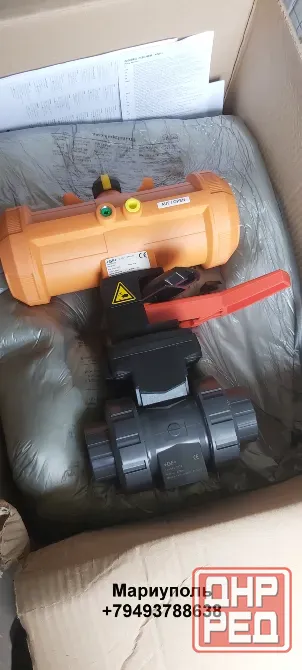

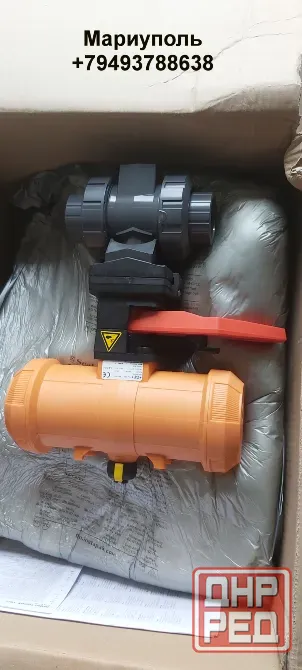

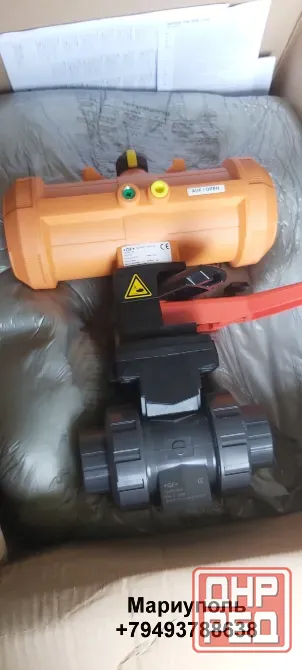

Шаровый кран +GF+ с пневмоприводом тип 230 d40

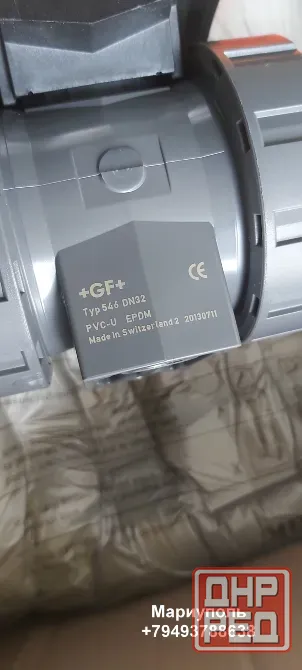

шаровый кран с пневмоприводом +gf+ тип 230 d40 pvc-u

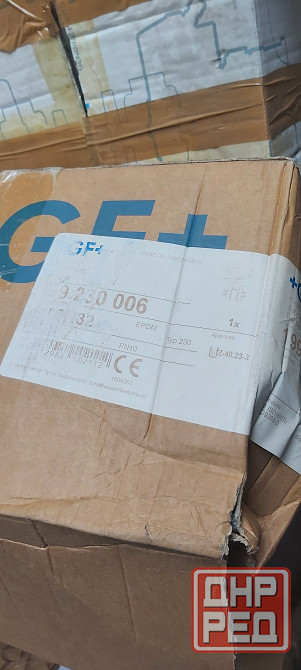

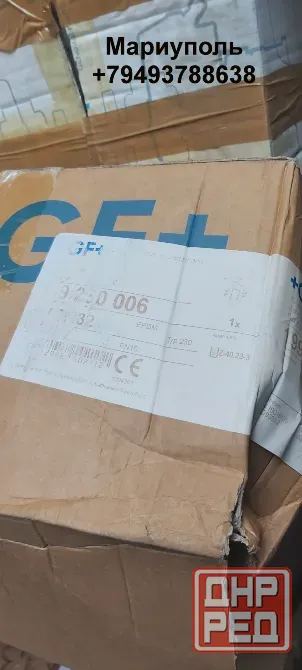

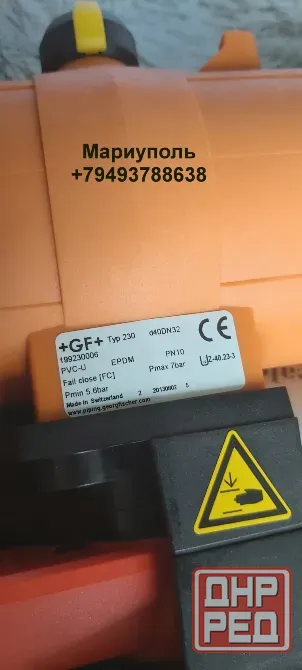

артикул производителя 199230006
артикул продавца 002-001-001
производитель georg fischer +gf+
d, мм 40
dn, мм 32
pn, bar 10
kv-значение δp=1бар l ⁄ min 1 000
вес, кг 2,436
страна производства швейцария

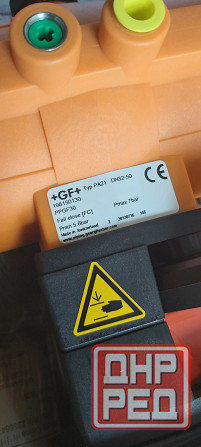

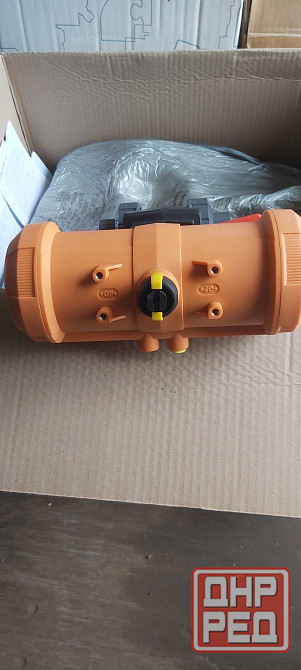

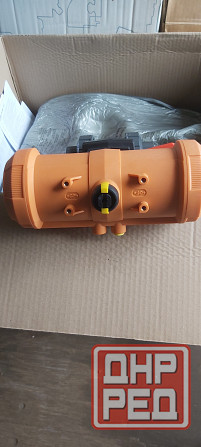

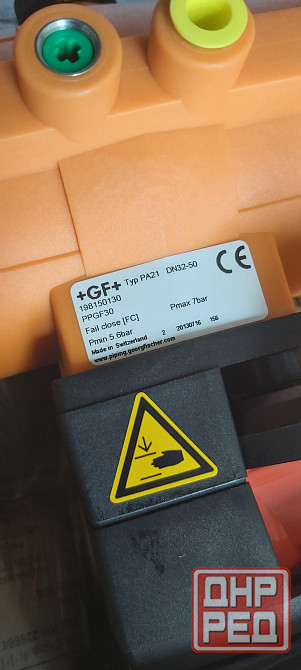

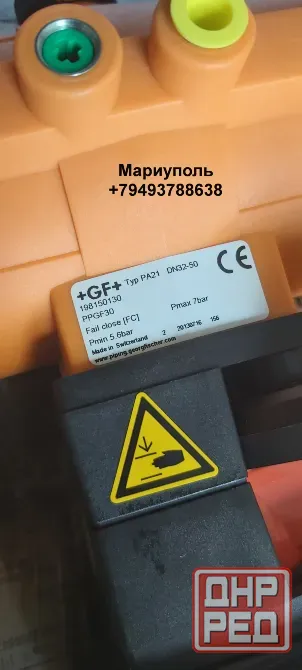

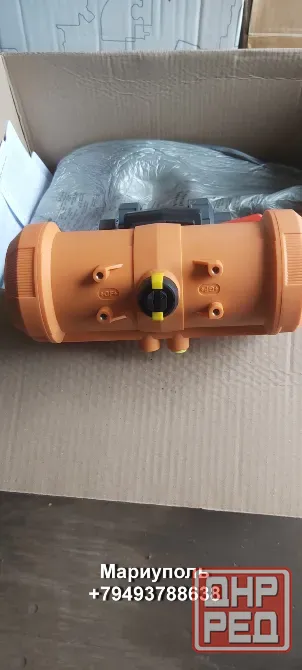

встроенный пневматический привод: pa21 dn32-50
артикул 198150130
нормальное положение – закрыто fail close fc
время срабатывания 1-2 сек / 90°
встроенные монтажные вставки из нержавеющей стали
комментарии к чертежу:
d: 84 mm;
l: 146 mm;
l1: 224 mm;
l2: 85 mm;
h: 271 mm;
h1: 44 mm;
h2: 84 mm;
h3: 187 mm;
h5: 99 mm;
l4: 45 mm;
l5: 305 mm;
l6: 95 mm;
l7: 59 mm;
z: 94 mm;
н4: 51 mm; в дюймах: 1 1/4 inch
