усср совнархоз харьковского экономического административного района
завод швейных машин
руководство к семейной швейной машине м-9 "белка"
основные технические данные машины м-9 "белка"
1. машина имеет ротационное челночное устройство.
2. наибольшее рекомендуемое число оборотов главного вала—900 в минуту.
3. наибольший шаг строчки — 4 мм.
4. подача материала может производиться в прямом и обратном направлениях.
5. вес машины без принадлежностей — 10,6 кг.

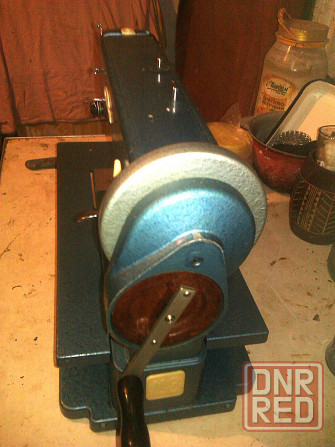

6. привод машины:
а электрический;
б ручной;
в машина может устанавливаться в специальную тумбу с ножным приводом.
7. освещение — местное с питанием от сети через встроенный в машину трансформатор, электролампой 3,5 в, 0,28 а, вмонтированной в заднюю крышку машины. включение и выключение лампы производится встроенным выключателем.
8. наматывание ниток на шпульку производится моталкой, расположенной на передней стенке корпуса машины. отключение шьющего механизма при включении моталки происходит автоматически.
9. применяемые иглы — типа 1б, №№ 75, 90, 100, 110, 120 по гост 7322-55.
10. применяемые нитки: хлопчатобумажные матовые от № 30 до № 80 по гост 6309-52, шелковые № 10—20 по ост 2093.
11. регулировки, допускаемые машиной:
а натяжение верхней нити;
б натяжение нижней нити;
в длина стежка шаг строчки;
г направление шитья;
д давление нажимной лапки;
е подъем зубчатой гребенки над игольной пластиной.

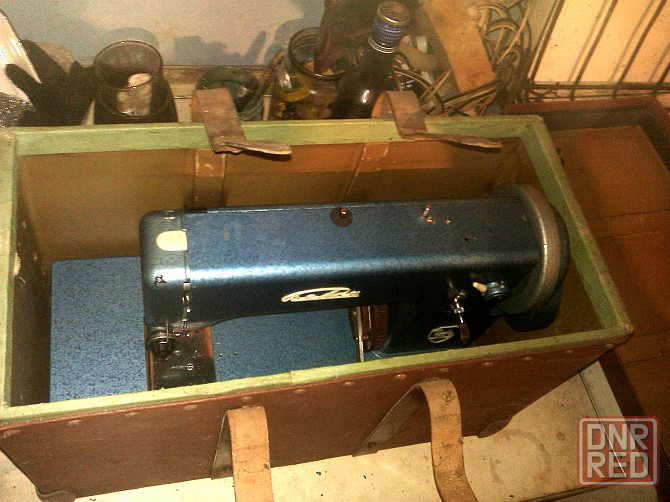

12. машина м-9 "белка" с электрическим приводом либо с ручным приводом и комплектом принадлежностей хранится и траспортируется в чемодане-футляре. футляр с машиной следует всегда держать крышкой кверху.
