Vika-1.1-800/2700F mimo V2 - Штампованная разборная параболическая широкополосная антенна

рабочий диапазон частот, мгц — 790÷960/1700÷2700
коэффициент усиления, dbi — 2 х15÷18/24÷26
ширина дн, град — 18÷21/7÷11
уровень боковых лепестков, дб — 23
входное сопротивление, ом — 50
ксв в диапазоне 3g/4g/wifi, не более — 2.5
развязка между портами, дб — более 25÷30
допустимая мощность, вт — 10
поляризация -вертикальная + горизонтальная, x-pol
масса с креплением, г — 5800
габаритные размеры, мм — 1102 х 1102 х 540
разъемы — 2 х f-female
крепление — мачта диаметром 25-52мм
материал антенны — сталь, оцинкованная сталь, алюминий
материал защитной коробки — поликарбонат
рабочий температурный диапазон — -50 …. +80°с

описание
мощная широкополосная антенна 2g/3g/4g/wifi с высокой ветроустойчивостью и разборной конструкцией. коэффициент усиления 15-26 dbi. f=790-960/1700-2700 мгц. ra=75 ом. рекомендуется для использования в комплекте с 3g/4g модемами и роутерами на дальних расстояниях.

общие сведения

параболическая антенна vika-1.1-800/2700f mimo v2 предназначена для использования в комплекте оборудования беспроводных систем передачи данных стандартов:

4g lte800, lte900, lte1800, lte2100, lte2300 lte2600
3g umts 2100, umts900
2g gsm1800, gsm900
wi-fi ieee 802.11b, g, n
и в других системах диапазона 790-960/1700-2700 мгц.

vika-1.1-800/2700f mimo v2 – это усовершенствованная версия популярной антенны vika-1.1-800/2700f mimo, сохранившая все ключевые преимущества предшественницы, но с улучшенными характеристиками и технологическими решениями. антенна является узконаправленной и идеально подходит для использования в системах усиления сотовой связи и беспроводного интернета.

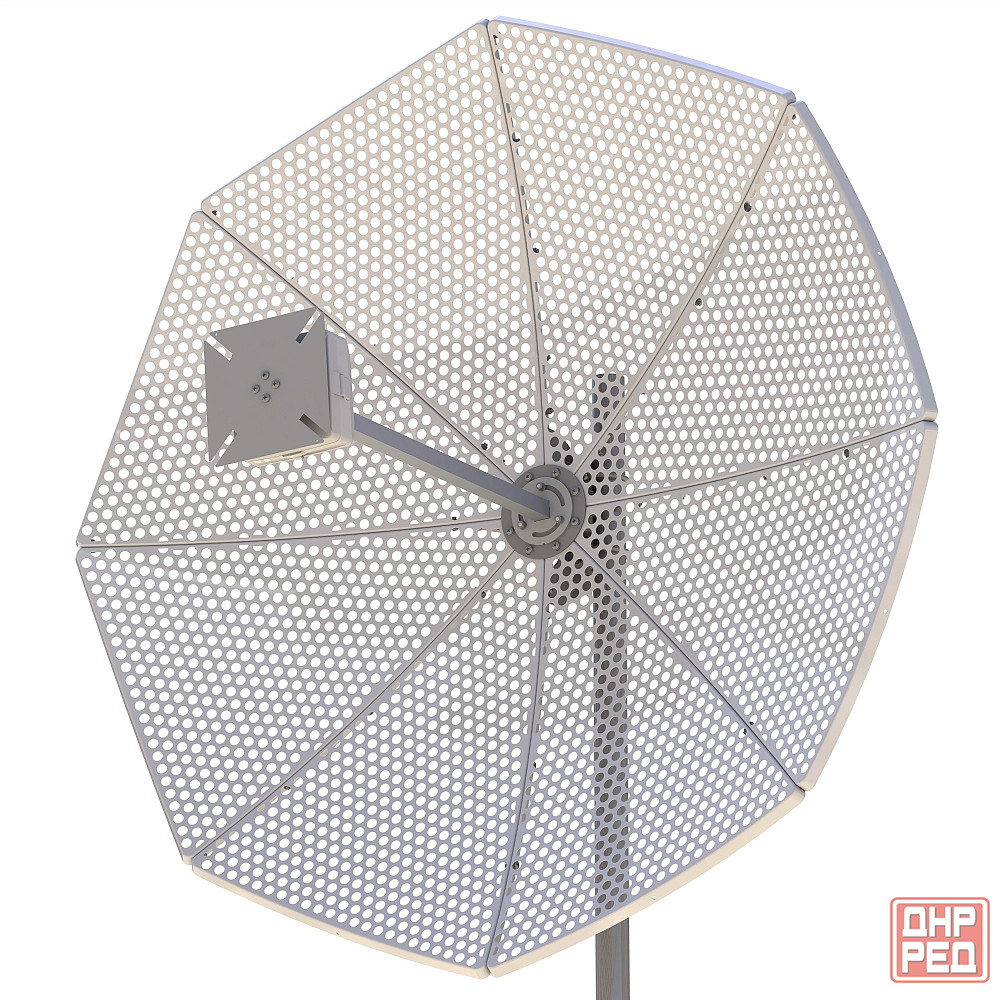

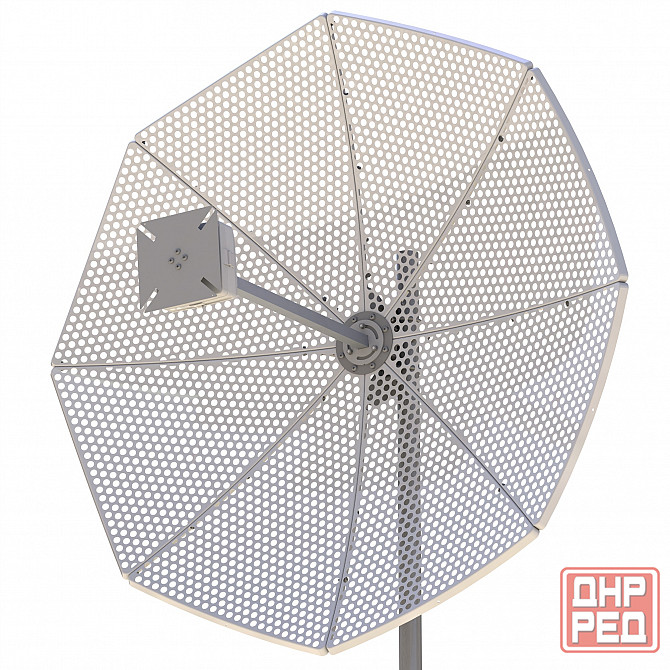

тип антенны – прямофокусная зеркальная антенна со штампованным рефлектором. новая технология производства рефлектора обеспечивает повышенную прочность, точность геометрии и улучшенные отражательные свойства, что положительно сказывается на эффективности работы антенны.

особенности и преимущества новой модели vika-1.1-800/2700f mimo v2:

улучшенная конструкция рефлектора
штампованный рефлектор обеспечивает высокую точность формы, что улучшает осесимметричность диаграммы направленности.
новая технология производства повышает коррозийную устойчивость и долговечность антенны.
компактность при транспортировке

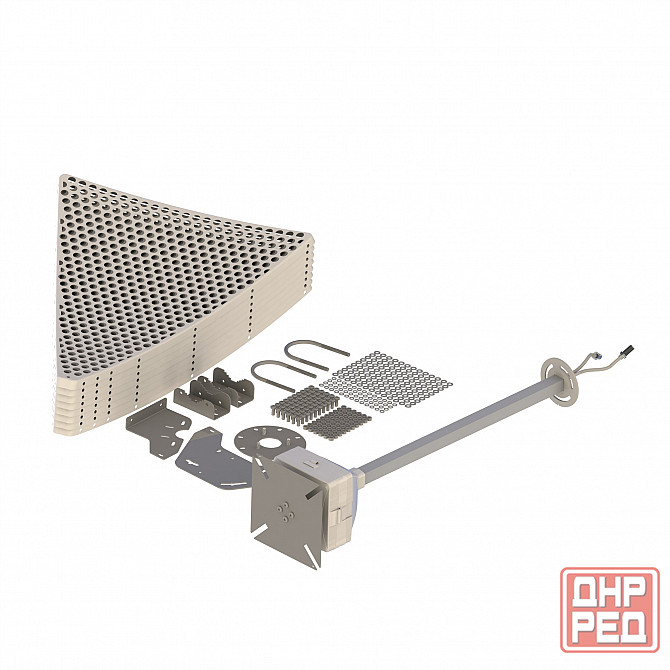

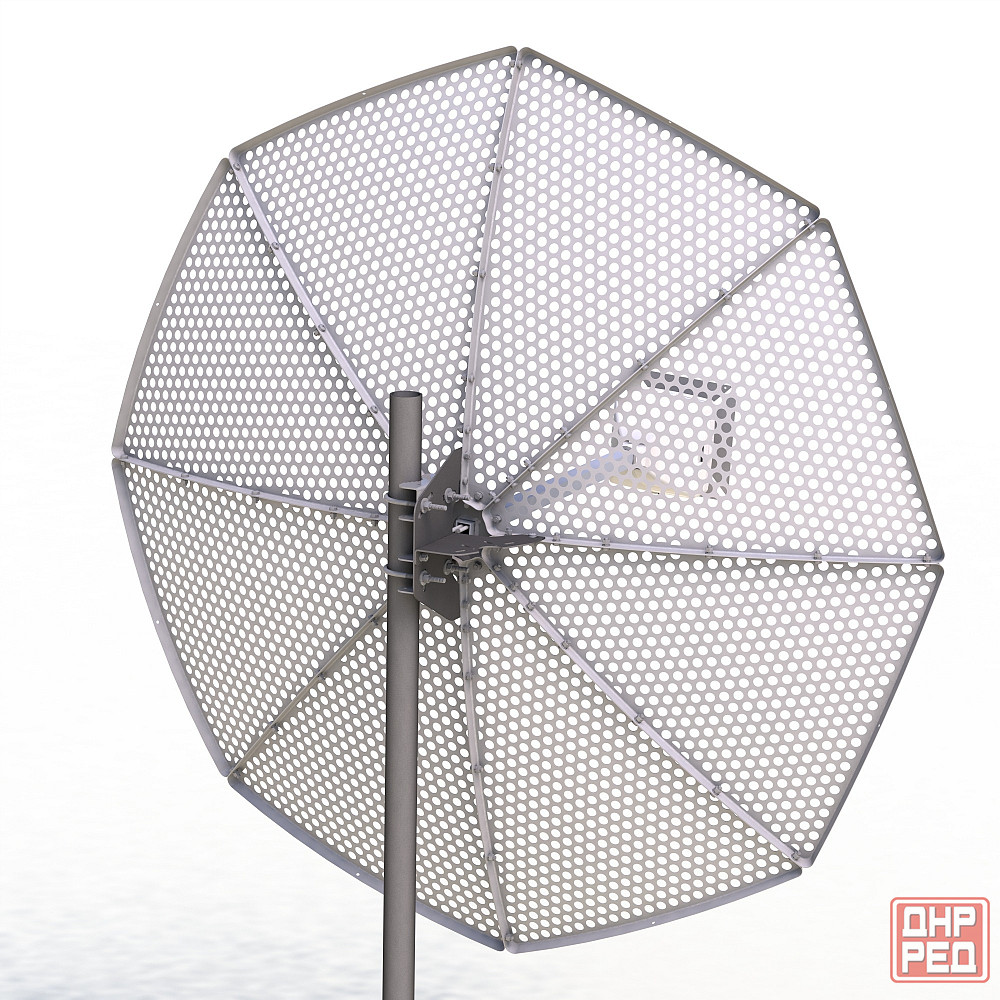

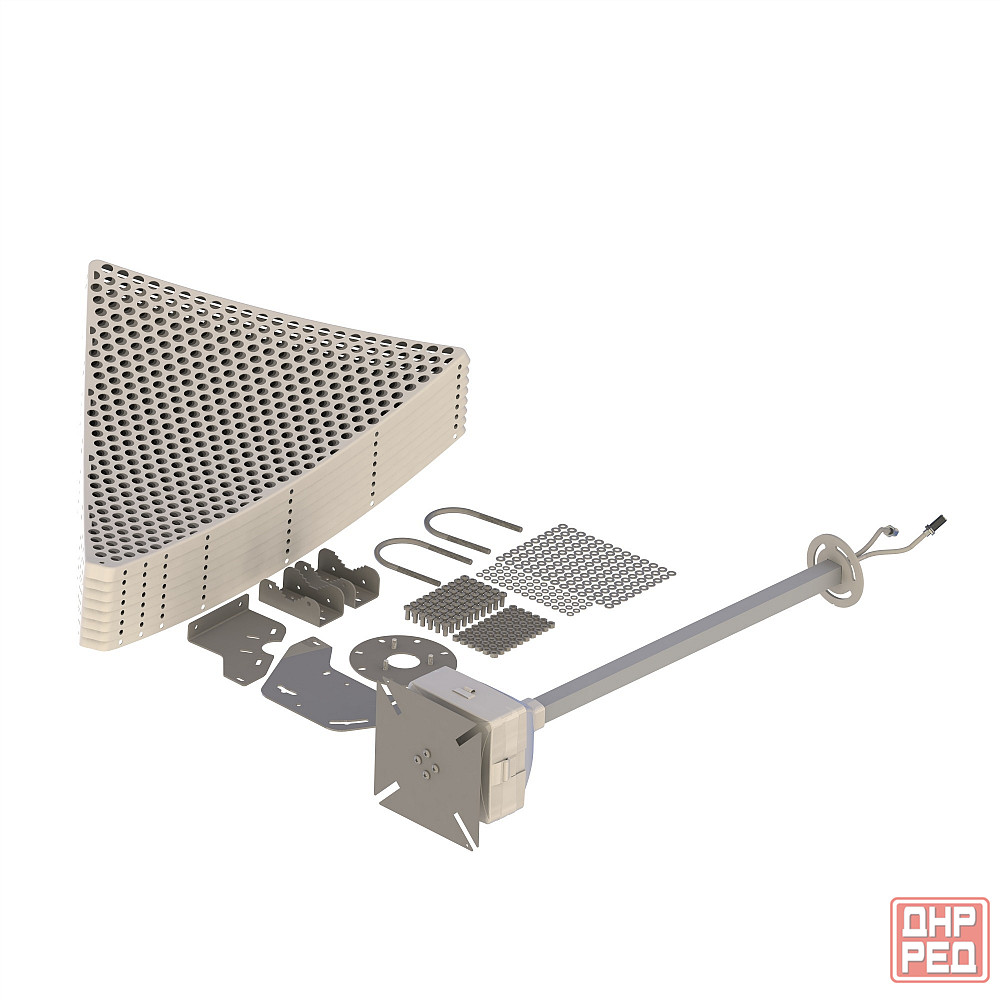

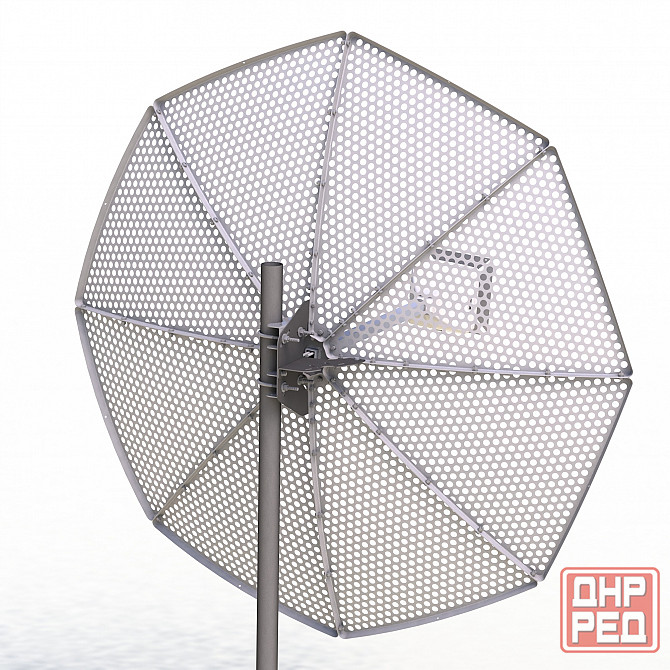

разборная конструкция антенны зеркало собирается из восьми сегментов теперь имеет меньшие габариты в разобранном состоянии.
высокий коэффициент усиления
антенна обеспечивает стабильно высокий коэффициент усиления в широкой полосе частот, что делает её идеальной для работы в различных стандартах связи.
отсутствие необходимости подстройки фокусного расстояния
как и в предыдущей модели, в конструкции облучателя использованы проверенные решения, обеспечивающие стабильность фазового центра для всего рабочего диапазона частот. это исключает необходимость подстройки при смене оператора или частотного диапазона.
регулировка угла наклона поляризации
крепление облучателя позволяет изменять угол наклона поляризации без необходимости демонтажа антенны, что упрощает настройку и повышает эффективность работы в сложных условиях приема.
защитные покрытия и устойчивость к внешним воздействиям
сегменты рефлектора изготовлены из оцинкованной стали и дополнительно покрываются полимерной порошковой краской, что делает антенну крайне устойчивой к погодным воздействиям в процессе эксплуатации.
режимы mimo 2×2 и diversity
внутри облучателя расположены две излучающие системы с ортогональной поляризацией, что позволяет использовать антенну в режиме mimo 2×2 или технологии diversity для повышения качества сигнала.
удобство монтажа и настройки

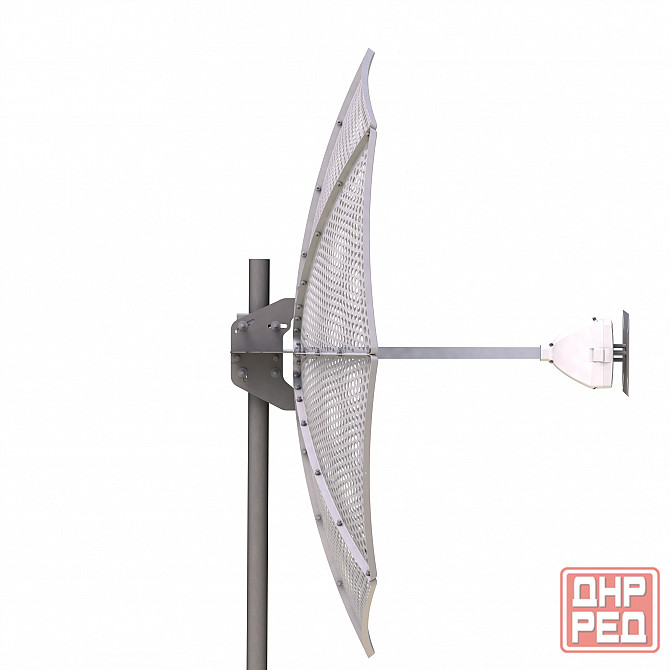

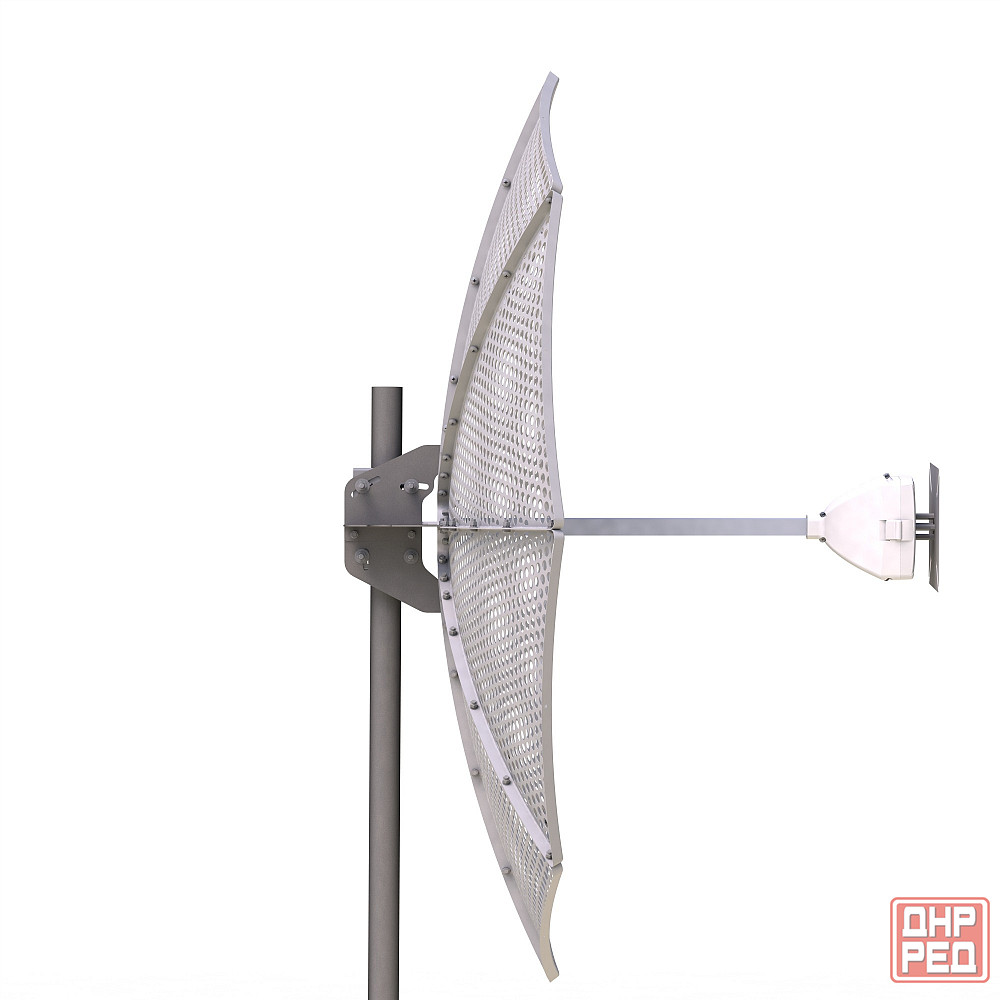

крепление антенны позволяет устанавливать её на вертикальной трубе с возможностью регулировки угла наклона +/-15 градусов и изменения азимута поворот вокруг вертикальной оси.

комплект поставки:

антенна vika-1.1-800/2700f mimo v2 в разобранном виде
узел крепления на мачту
инструкция по установке
упаковка картон+полиэтилен
