на плате стоит подстроечный резистор, которым можно регулировать частоту генерации. регулировка производится в пределах 20-35 кгц. драйвер управления полевыми транзисторами выполнен на четырёх биполярных транзисторах, с выхода и которых можно подключать полевые транзисторы напрямую.

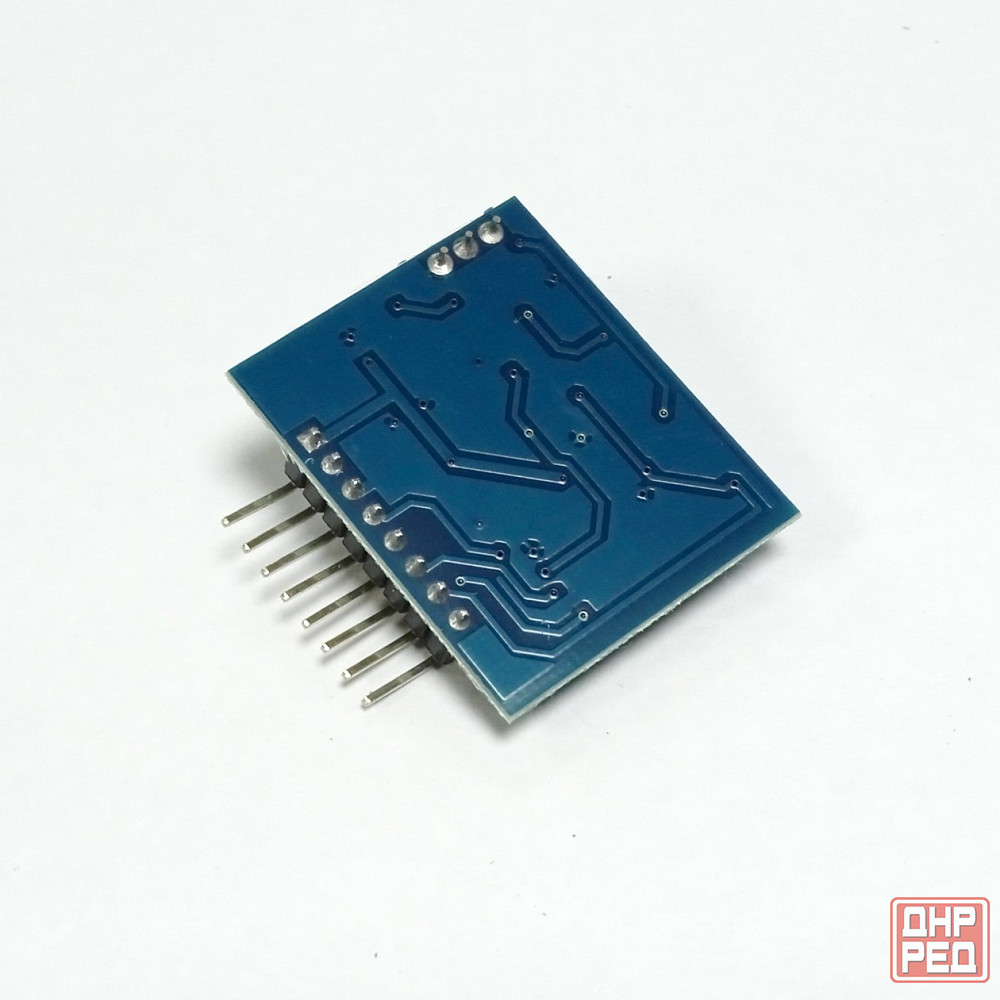

назначение выводов платы:
вывод 1 - питание платы
вывод 2 - выход 1
вывод 3 - минус платы земля
вывод 4 - выход 2
вывод 5 и 6 - вход блокировки выхода оптрон
вывод 7 - выход блокировки
вывод 8 - вход микросхемы для регулировки выходного напряжения обратная связь

вход блокировки выполнен через оптрон, что удобно, если требуется гальваническая развязка между микросхемой и датчиком блокировки, ток срабатывания около 5 ма. с оптрона сигнал усиливается операционным усилителем на lm358 до уровня, необходимого для входа блокировки выходного сигнала sg3525.

схема надёжная, неоднократно использовалась, спокойно переключает пару irf3205 и 60n06. подключались каждые затворы через резистор 10 ом. в экстремальных ситуациях вылетали полевики, плата оставалась целой.
