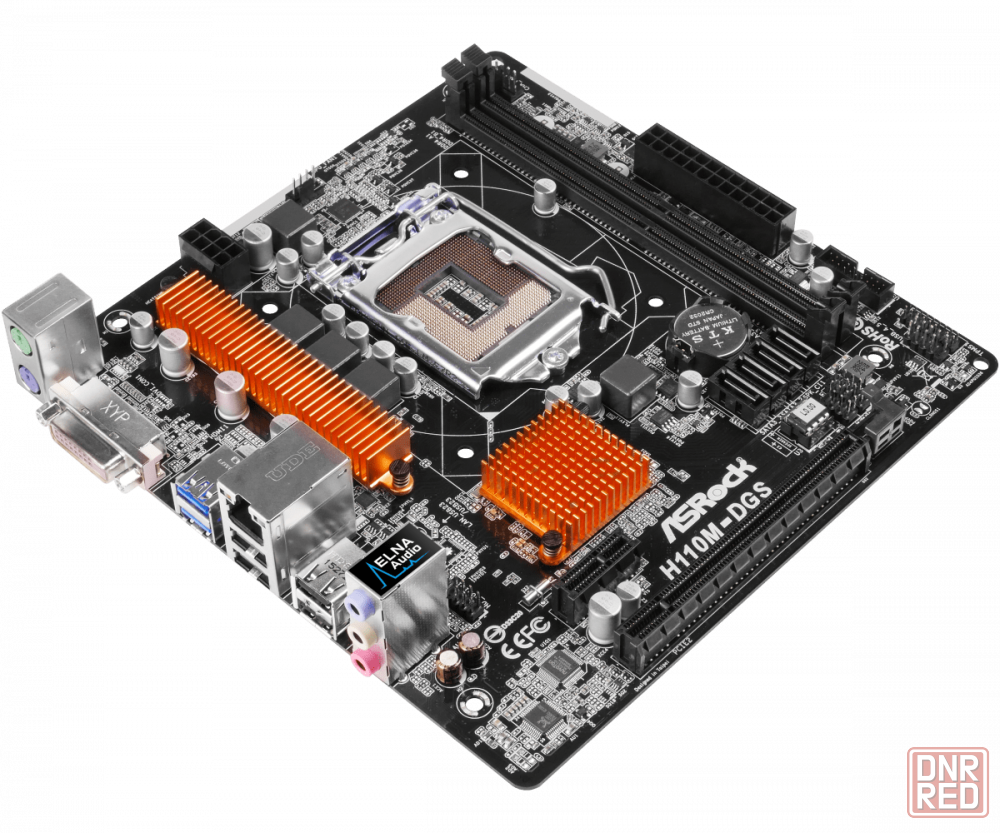

Материнская плата AsRock H110M-DGS Rev.3.02

уникальная особенность
asrock super alloy
- high density glass fabric pcb
asrock full spike protection
asrock live update & app shop
процессор
- поддержка процессоров intel® core™ i7/i5/i3/pentium®/celeron® 7-го и 6-го поколений разъем 1151
- поддержка cpu до 95вт
- поддержка технологии intel® turbo boost 2.0
чипсет
- intel® h110
память
- двухканальная память ddr4
- 2 x ddr4 dimm
- поддержка ddr4 2400/2133 non-ecc, не буферизованная*
- поддержка модулей памяти ecc udimm не работает в режиме в ecc
- максимальный объем памяти: 32 гб**
- поддержка intel® экстремальный профиль памяти xmp 2.0

*процессоры intel® 7-го поколения поддерживают память ddr4 2400; процессоры 6-го поколения поддерживают память ddr4 2133.

**при работе под windows® 32-бит видимый объем памяти может быть меньше 4 гбайт. для 64-битный версий windows® таких ограничений нет.
bios
- 64мб ami uefi legal bios с мультиязычным интерфейсом
- совместимость с acpi 5.0
- поддержка smbios 2.7
- dram, pch 1.0v mульти-регулировка напряжения
графическое ядро
- поддержка встроенных возможностей встроенная графика intel® hd graphics: intel® quick sync video с avc, mvc s3d и mpeg-2 full hw encode1, intel® intru™ 3d, технологию intel® clear video hd, intel® insider™, встроенная графика intel® hd graphics 510/530/630
- pixel shader 5.0, directx 12
- максимальное количество памяти 1024mb
- поддержка dvi-d с максимальным разрешением до 1920x1200 @60гц
- поддерживает ускоренные медиа-кодеки: hevc, vp8, vp9
- поддерживает hdcp для выходов dvi-d
- воспроизведение видео full hd 1080p blu-ray bd через dvi-d

*the size of maximum shared memory may vary from different operating systems..

**встроенные возможности встроенная графика intel® hd graphics и vga выходы поддерживаются только процессорами со встроенным графическим ядром.

***из-за ограничений чипсета, проигрывание blu-ray на встроенная графика intel® hd graphics поддерживается только под ос windows® 8 / 8 64-bit / 7 / 7 64-bit.

****intel® intru™ 3d поддерживается только под операционной системой windows® 8 / 8 64-bit / 7 / 7 64-bit.
аудио
- 7.1-канальный hd-кодек аудиокодек realtek alc887*
- защита от скачков напряжения asrock full spike protection
- аудио-конденсаторы elna

*чтобы сконфигурировать 7.1-канальное аудио, необходимо использовать фронтальный аудио-модуль и активировать функцию многоканального звучания в аудио-драйвере.
лвс
- pcie gigabit lan 10/100/1000 мб/с
- realtek rtl8111gr
- поддержка wake-on-wan
- поддержка wake-on-lan
- защита от молнии и электростатических разрядов asrock full spike protection
- поддержка определения кабеля lan
- поддержка энергосберегающего стандарта ethernet 802.3az
- поддержка pxe
разъемы
- 1 x pci express 3.0 x16 pcie2: в режиме x16*
- 1 x pci express 2.0 x1

*поддержка модулей nvme ssd в качестве загрузочных дисков
хранение
- 4 x sata3 6.0 гб/с, с поддержкой функций ncq, ahci и hot plug
коннекторы
- 1 x tpm
- 1 x коннектор chassis intrusion и разъем динамика
- 1 x разъем для подключения вентиляторов процессора 4-pin
- 1 x разъем для подключения вентиляторов корпуса 4-pin
- 1 x 24-контактный разъем питания atx
- 1 x 8-контактный разъем питания 12 в
- 1 x вывод аудио на переднюю панель корпуса
- 1 x usb 2.0 поддержка до двух usb 2.0 защита от электростатических разрядов asrock full spike protection
- 1 x usb 3.1 gen1 поддержка до двух usb 3.1 gen1 защита от электростатических разрядов asrock full spike protection

*разъёмы cpu fan поддерживают вентиляторы мощностью до 1a 12 вт.
задняя панель ввода/вывода
- 1 x ps/2 для мышки
- 1 x ps/2 для клавиатуры
- 1 x dvi-d
- 4 x usb 2.0 защита от электростатических разрядов asrock full spike protection*
- 2 x usb 3.1 gen1 защита от электростатических разрядов asrock full spike protection
- 1 x rj-45 lan с индикаторами act/link led и speed
- разъёмы hd-аудио: линейный вход / передние динамики / микрофон

*функция «acpi wake-up» работает только на разъёмах usb23.
