антенна Tallysman Accutenna TW3740 / TW3742

tw3740/tw3742 — это прецизионная гнсс с высоким коэффициентом усиления.
антенна, охватывающая beidou b1, galileo e1, gps l1,
глонасс l1 и sbas waas, egnos, qzss и msas
полоса частот от 1557 до 1606 мгц. в нем работают
уникальная технология accutena® от tallysman, обеспечивающая
прием сигнала с действительно круговой поляризацией через
всю полосу пропускания антенны, тем самым обеспечивая
превосходное подавление многолучевого сигнала. это особенно
предназначен для точного измерения времени, промышленности, сельского хозяйства,
военные и другие прецизионные приложения.
tw3740 оснащен трехступенчатым малошумящим усилителем.
состоит из одного входного lna на каждый канал, средней секции saw
для фильтрации объединенного выхода и конечного выходного усиления
этап.
в tw3742 добавлен дополнительный предварительный фильтр для обеспечения
сверхсильная защита от ближней частоты и сильная
гармонические сигналы.

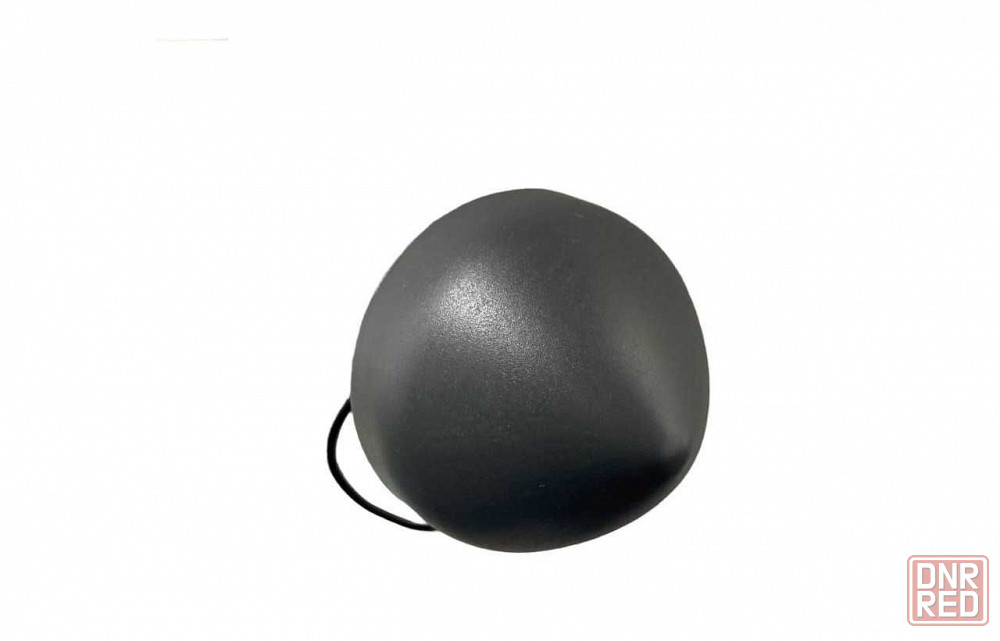

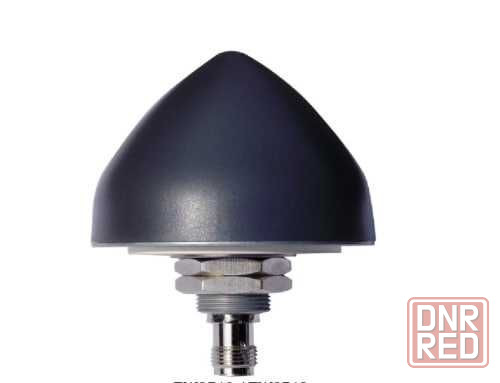

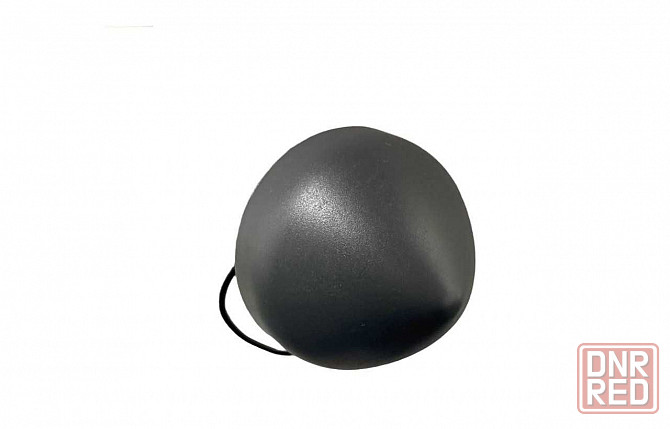

tw3740/tw3742 размещается в стационарном креплении.

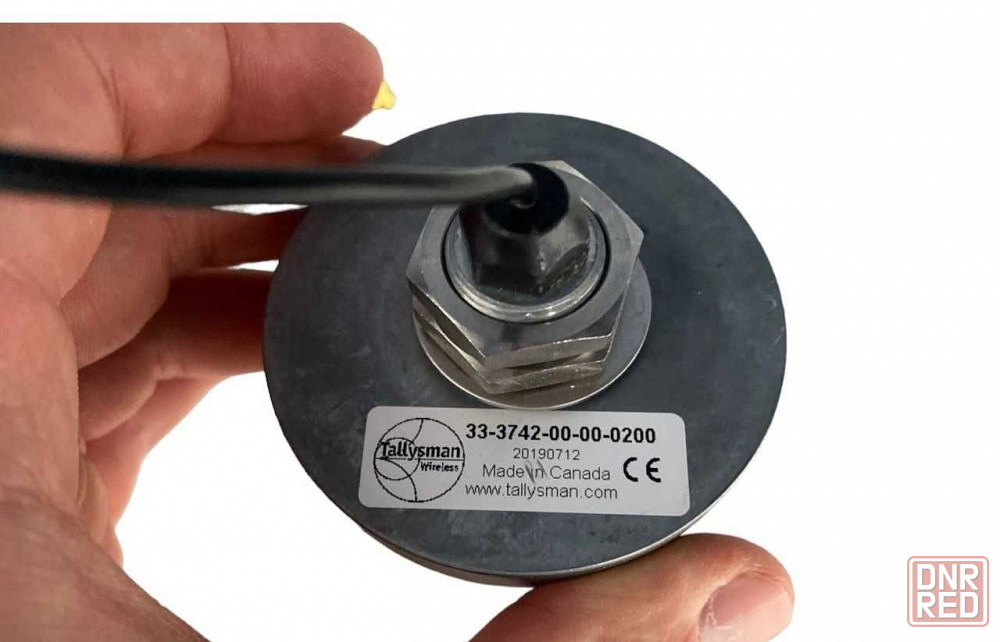

металлическое основание с двумя никелированными гайками и защищенный от атмосферных воздействий корпус. два варианта крепления:
доступно: l-образный кронштейн p/n#23-0040-0 или труба.

antenna
architecture dual, quadrature feeds
2 db bandwidth 47 mhz
antenna gain with 100mm ground plane 4.25 dbic
axial ratio over full bandwidth 2 db typ., 3 db max.
electrical
filtered lna frequency bandwidth 1559 to 1606 mhz
polarization rhcp
lna gain tw3740: 40 db min., tw3742: 38db min
gain flatness +/- 2 db, 1559 to 1606 mhz
out-of-band rejection 1500 mhz >32 db tw3740 >50db tw3742
>1640 mhz >35 db >70 db
vswr at lna output 1.5:1 typ. 1.8:1 max
noise figure tw3740: 1 db typ. tw3742: 3db typ.
supply voltage range over coaxial cable 2.5 to 16 vdc nominal 12vdc recommended max.
supply current 19 ma typ.
esd circuit protection 15 kv air discharge

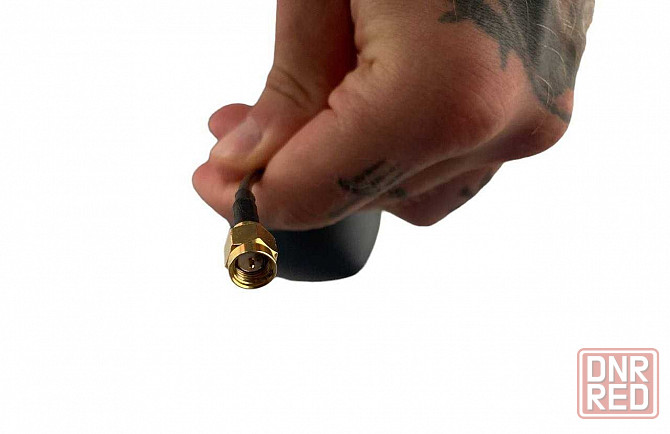

1.561ghz, 1.575ghz, 1.602ghz beidou, galileo, glonass, gps dome rf antenna 1.559ghz ~ 1.606ghz 36db sma male panel mount
