Механический соединитель норийных лент

механический соединитель для норийных лент — это специальное устройство, которое позволяет быстро и надёжно стыковать концы ленты. его главная задача — создать прочный замок, чтобы лента не разъединялась под нагрузкой, при этом обеспечивая плавный ход и минимизируя риск обрыва. я подобрала основную информацию, чтобы вам было проще разобраться, какой вариант подойдёт именно под вашу задачу.

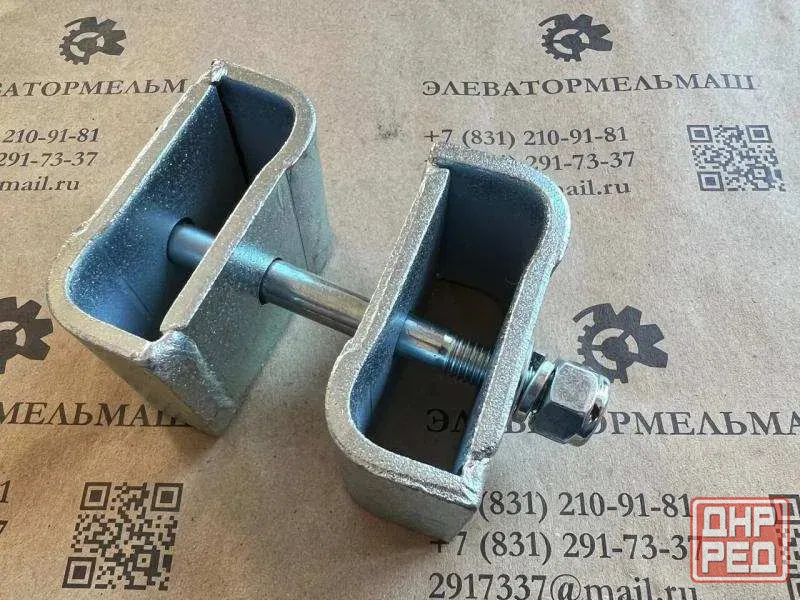

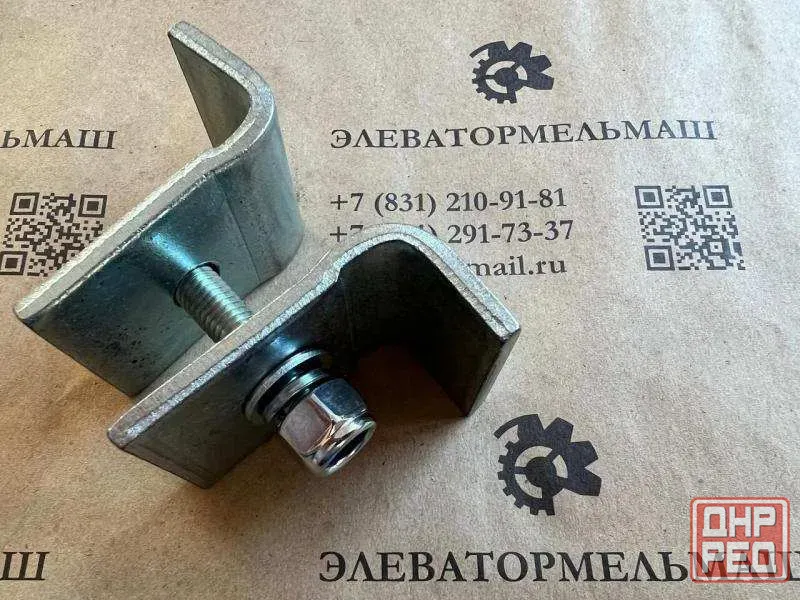

s1. подходит для лёгких условий. конструктивно — две ответные части из профилированного стального уголка, соединённые болтом. рассчитан на ленты с прочностью до 800 н/мм.
s2. усиленная версия: две пары частей s1, сваренные вместе. предназначен для лент прочностью до 1000 н/мм.
s3. ещё более усиленная модель с улучшенной стабильностью размеров и точностью взаимозаменяемости.

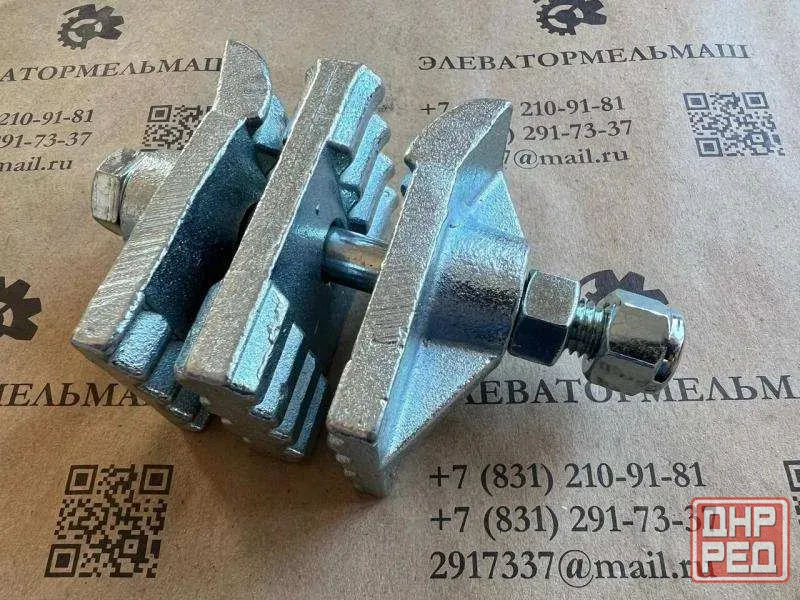

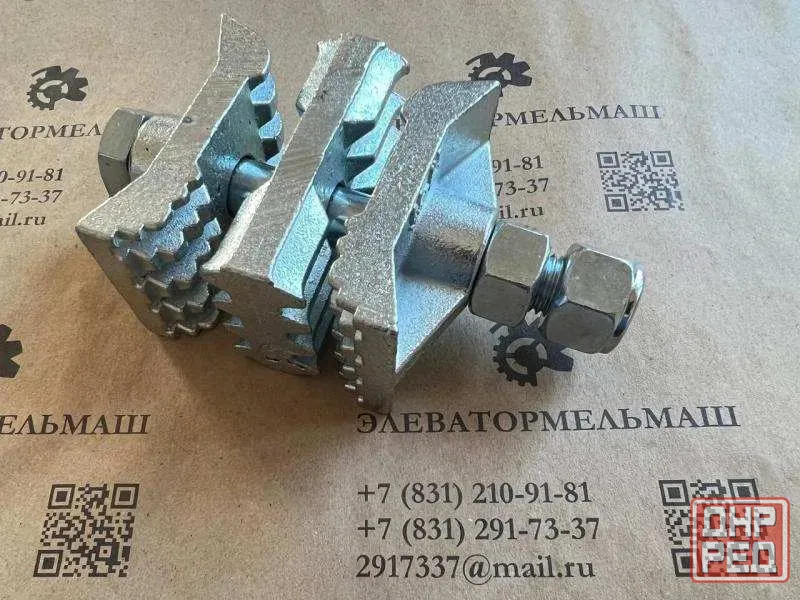

s4 аналог maxigrip. трёхкомпонентная конструкция: две наружные пластины с продольными рёбрами с внутренней стороны и поперечными зубцами с наружной для фиксации ленты и центральная пластина. сжимается болтами. рассчитан на более тяжёлые условия и ленты с прочностью до 1200 н/мм в некоторых модификациях — до 1600 н/мм.
s5. самая мощная из перечисленных серий. сделан из прецизионного прессованного чугуна, состоит из трёх цельнолитых элементов. подходит для лент с прочностью до 1600 н/мм.

как это работает
суть в том, что оба конца норийной ленты зажимают между пластинами соединителя. фиксацию обеспечивают высокопрочные болты и самоконтрящиеся гайки часто с нейлоновым кольцом, которое не даёт гайке открутиться от вибрации. в результате получается стык, где лента плавно огибает барабан, а её концы не смещаются относительно друг друга — в отличие от соединения внахлёст, которое создаёт ступеньку, повышает нагрузку на подшипники и может забиваться продуктом.

какие бывают
есть несколько серий, которые различаются по конструкции и рассчитаны на разные условия эксплуатации и прочность ленты.

когда выбирают механический метод
такой способ стыковки часто применяют в ситуациях, когда нужно быстро собрать или разобрать конвейер. например:

* если лента сильно натянута и восстановить натяжение другим способом сложно;
* когда ленту приходится часто снимать для очистки;
* если нужно оперативно менять длину ленты;
* если разбирать всю норию для установки ленты затруднительно.

плюсы и минусы
плюсы: скорость монтажа, возможность работы в разных условиях не требует специального оборудования или особых температурных режимов, возможность полевого ремонта.

как выбрать
ключевой критерий — прочность вашей норийной ленты и условия эксплуатации. если лента работает в щадящем режиме, хватит s1. при повышенных нагрузках берите s2, s3 или s4. для самых тяжёлых условий подойдёт s5. также учитывайте ширину ленты и минимальный диаметр барабана в вашей нории — у разных моделей есть свои ограничения.
