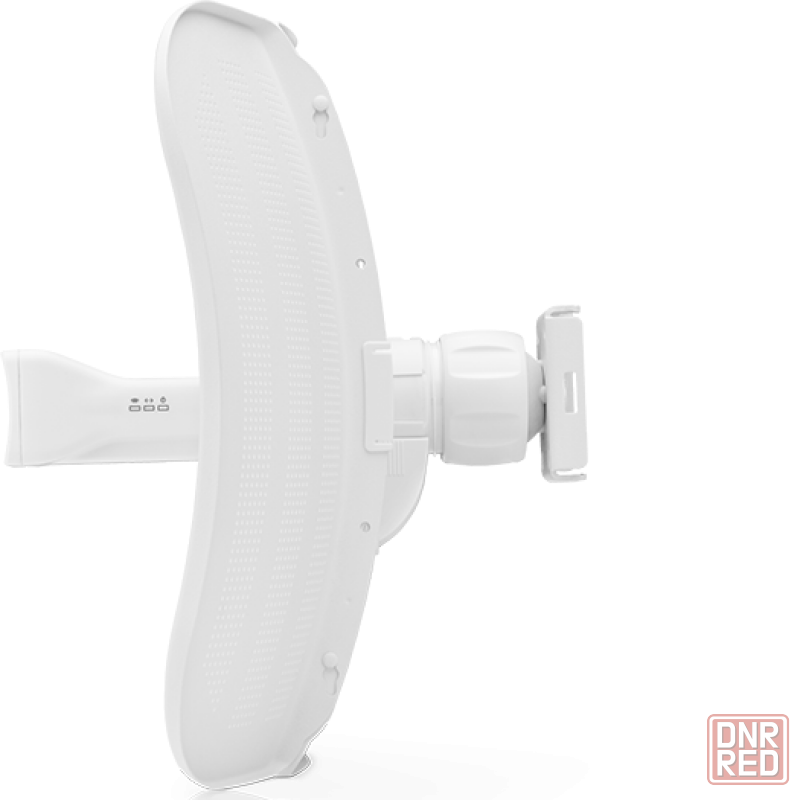

Наружный высокомощный беспроводной мост UBNT LBE-M5-23 AirMAX 5 ГГц

основные характеристики
• полоса частот 5150-5875 мгц
• канальная скорость — 150 мбит/сек 1 антенна, реальная — до 100 мбит/сек
• максимальная мощность передатчика 20 дбм
• усиление антенны 23 дби
• поляризация горизонтальная или вертикальная меняется физическим поворотом устройства
• один порт 10/100 ethernet
• питание passive poe распиновка 4, 5+; 7, 8

характеристики:
• процессор — atheros mips 74k, 533 мгц
• оперативная память- 64 мб
• сетевой интерфейс- 1х 10/100 мбит/с base-tx ethernet rj-45
• зона покрытия — до 30 км при внешнем размещении в зависимости от антенны базовой станции
• поддержка mimo нет, siso
• выходная мощность до 20 дбм для рф до 25 дбм для других стран
• диапазон рабочих частот 5150 – 5875 мгц
• стандарты wi-fi 802.11a/n
• ширина канала 10, 20, 30, 40 мгц
• антенна — облучатель интегрированный в радиосистему с отражателем
• поляризация — в зависимости от положения устройства
• усиление — 23 дби
• ксвн — 1.5:1 макс.
• размеры — 362 x 267 x 184 мм
• вес-750 г
• материал корпуса-устойчивый к уф-лучам пластик для наружного применения
• крепёж-на мачту входит в комплект
• максимальная потребляемая мощность-4 вт
• блок питания-24 в 0,2 а в комплекте
• способ питания-passive poe пины: 4, 5 +; 7, 8 -
• температура окружающей среды рабочая -40.. +70 °с
• влажность — 5…95% с конденсацией
• ветровая нагрузка — 176,86 ньютон при 200 км/ч
• стойкость к ветру — до 200 км/ч
• испытания на вибрации-etsi300-019-1.4
• спецификация -etsi en 302 326 dn2
• защита от электростатического разряда/электромагнитного импульса
• по воздуху: ±24 кв
• при контакте: ±24 кв

комплект поставки:

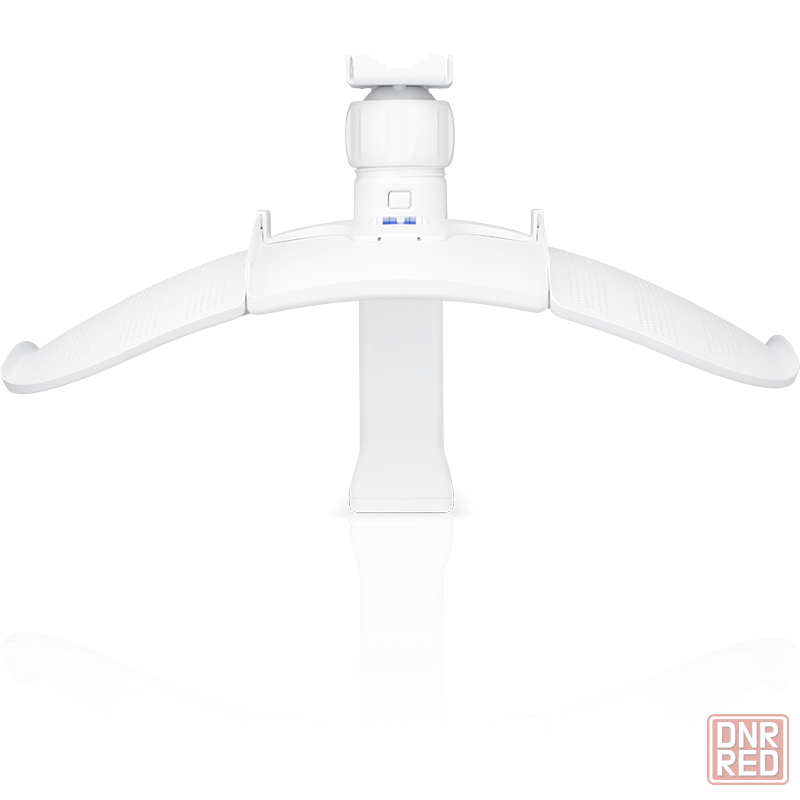

• облучатель -1 шт.

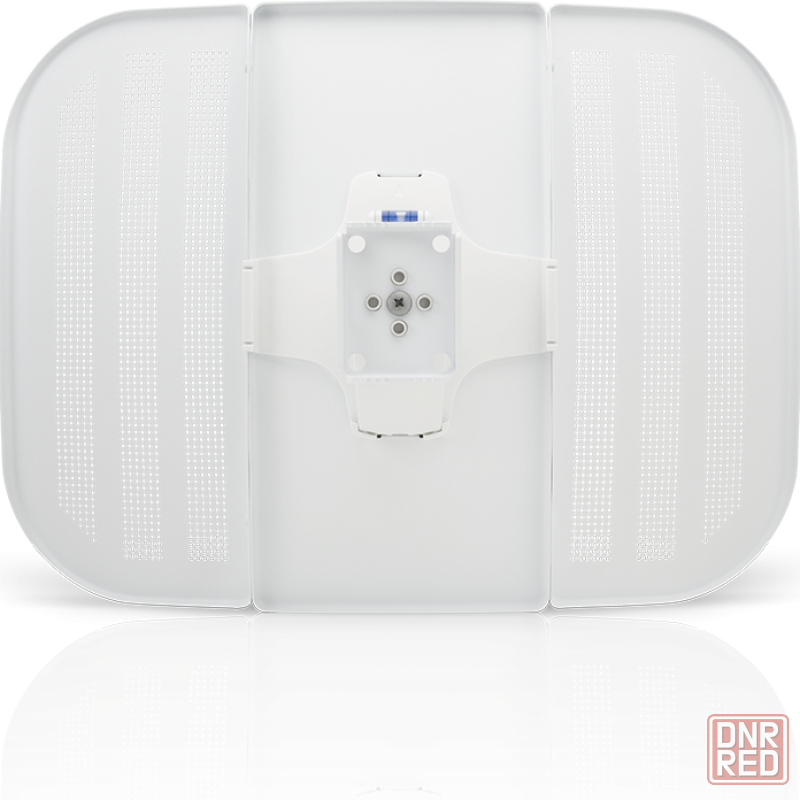

• центральная отражающая панель — 1 шт.
• боковые отражающие панели -2 шт.
• приёмный кронштейн облучателя -1 шт.
• кронштейн на шаровом шарнире -1 шт.
• металлический хомут -1 шт.
• блок питания poe 24 в 0,2 а -1 шт.
• кабель питания -1 шт.
• руководство по установке -1 шт

аппаратная платформа litebeam m5-23 состоит из 5 ггц радиочасти с выходной мощностью в 20 дбм, а также процессора с тактовой частотой в 533 ггц и оперативной памяти в 64 мб. в комплексе все это дает возможность создавать соединения на расстояния до 30 км, при этом обеспечивая высокую скорость и качество. хотя частота 5 ггц и чувствительная к препятствиям, ее неоспоримым преимуществом является меньшая зашумленность по сравнению с привычным диапазоном 2.4 ггц.

важно отметить, что рассматриваемая модель имеет очень узкую диаграмму направленности, что необходимо учитывать при проектировании — любая преграда на пути луча будет критичной.

хотя сам радиомост поддерживает стандартные протоколы беспроводной передачи данных 802.11b/g/n, разработчики также предусмотрели поддержку фирменного протокол airmax. последний создан на основе технологии tdma-поллинга, что гарантирует не только отсутствие коллизий, но и позволяет задавать приоритеты при передаче данных за счет применения тайм-слотов.

рассматриваемое оборудование работает под управлением операционной системы airos — собственной разработки ubiquiti. данный программный продукт характерен тем, что имеет простой и понятный графический интерфейс, через который можно получить доступ ко всем необходимым параметрам. также следует отметить наличие встроенных специальных инструментов, нацеленных на упрощение процесса настройки. в частности, можно упомянуть анализатор радиоэфира airview, с помощью которого можно быстро выбрать наименее зашумленную частоту
