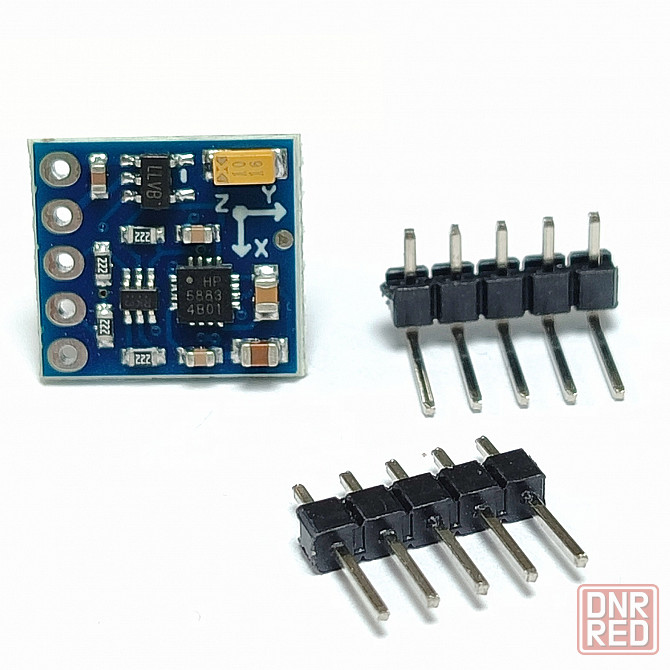

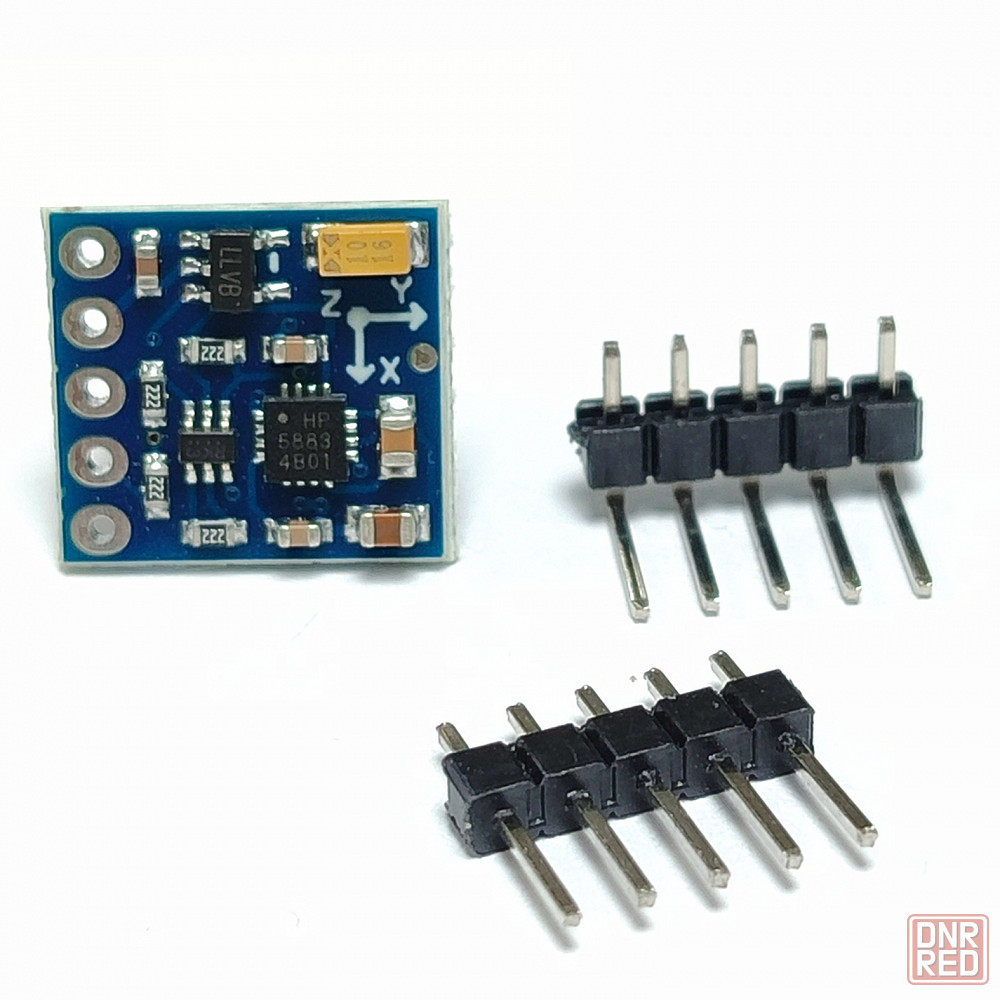

модуль электронного компаса gy-271 на базе hmc5883l
gy-271 — это модуль электронного компаса, основанный на трехосевом магнитометре hmc5883l от honeywell. он предназначен для измерения магнитного поля земли и определения направления на север, что делает его идеальным для использования в навигационных системах, робототехнике, дронах и других проектах, где требуется ориентация в пространстве.

ключевые особенности:
чип: hmc5883l трёхосевой цифровой магнитометр
диапазон измерений: ±1.3–8.1 гаусс
разрешение: до 0.73 мгс
интерфейс: i²c два вывода — sda и scl
напряжение питания: 3.3 в или 5 в на модуле установлен стабилизатор
логические уровни: 3.3 в
рабочая температура: от -40°c до +85°c
размеры модуля: примерно 13 мм × 18 мм
выводы модуля:
название назначение
vcc питание 3.3 в / 5 в
gnd земля
sda линия данных i2c
scl тактирование i2c
применение:
электронные компасы
gps-навигационные системы
роботы и бпла дроны
измерение ориентации в пространстве
игровые и сенсорные интерфейсы
💡 примечания:
для корректной работы может потребоваться калибровка, особенно в условиях присутствия магнитных помех.
не размещайте модуль рядом с металлическими или токонесущими элементами — это может исказить измерения.
