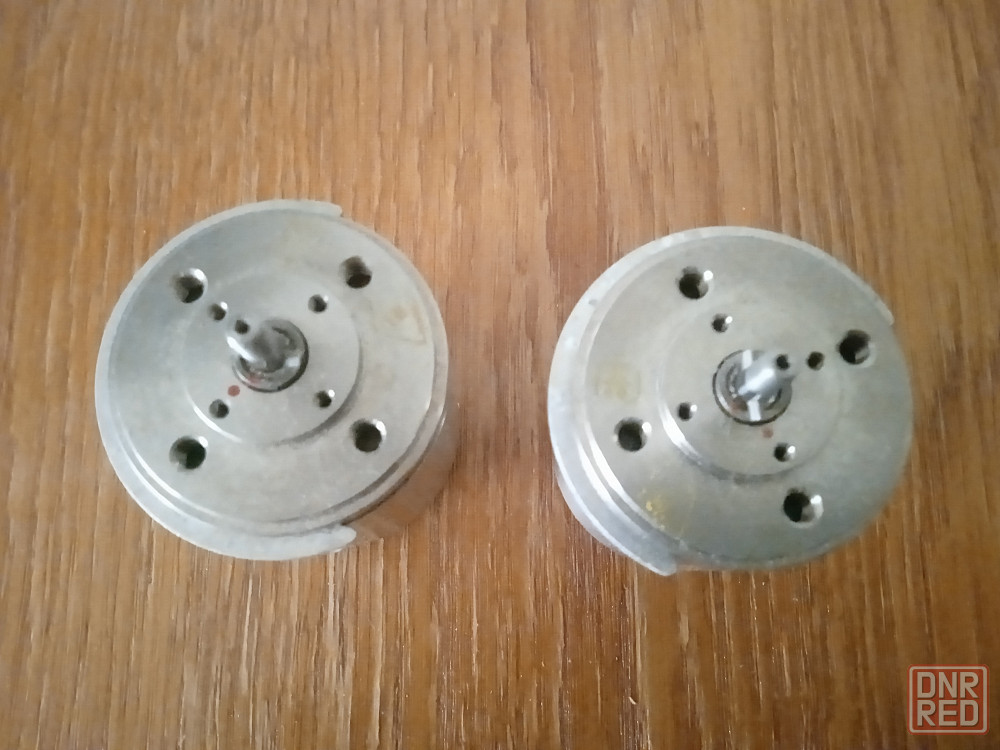

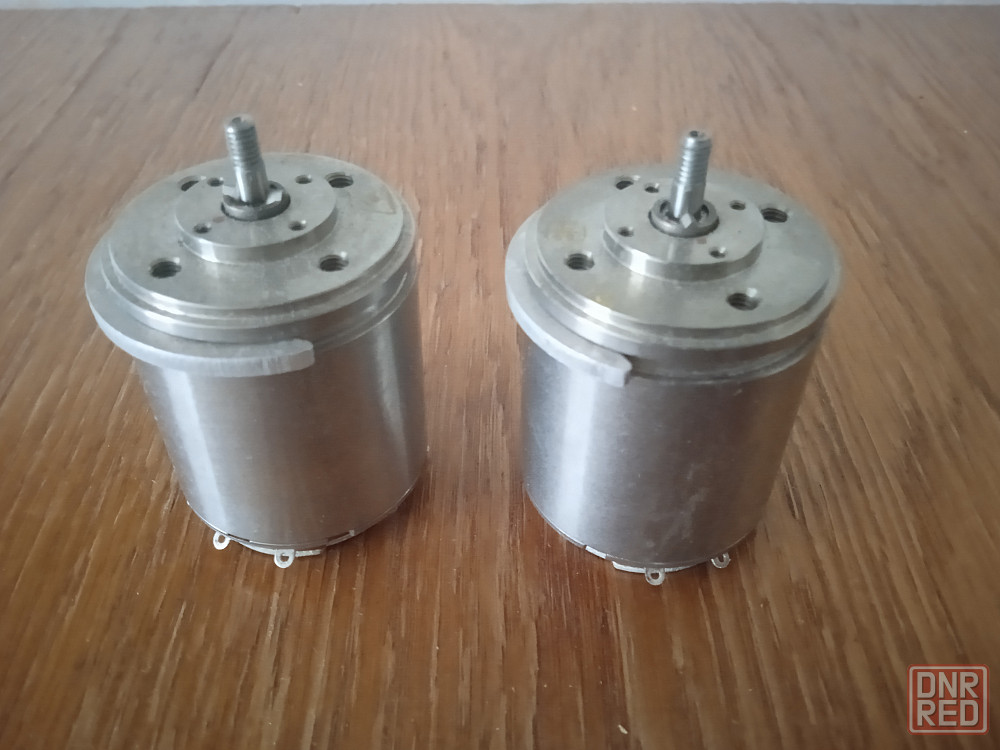

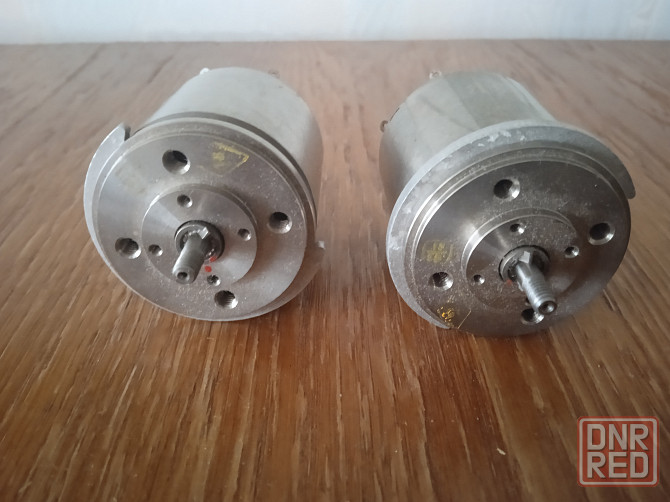

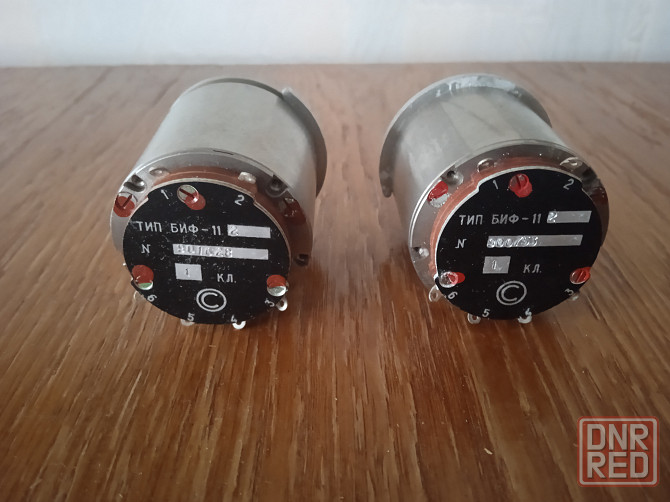

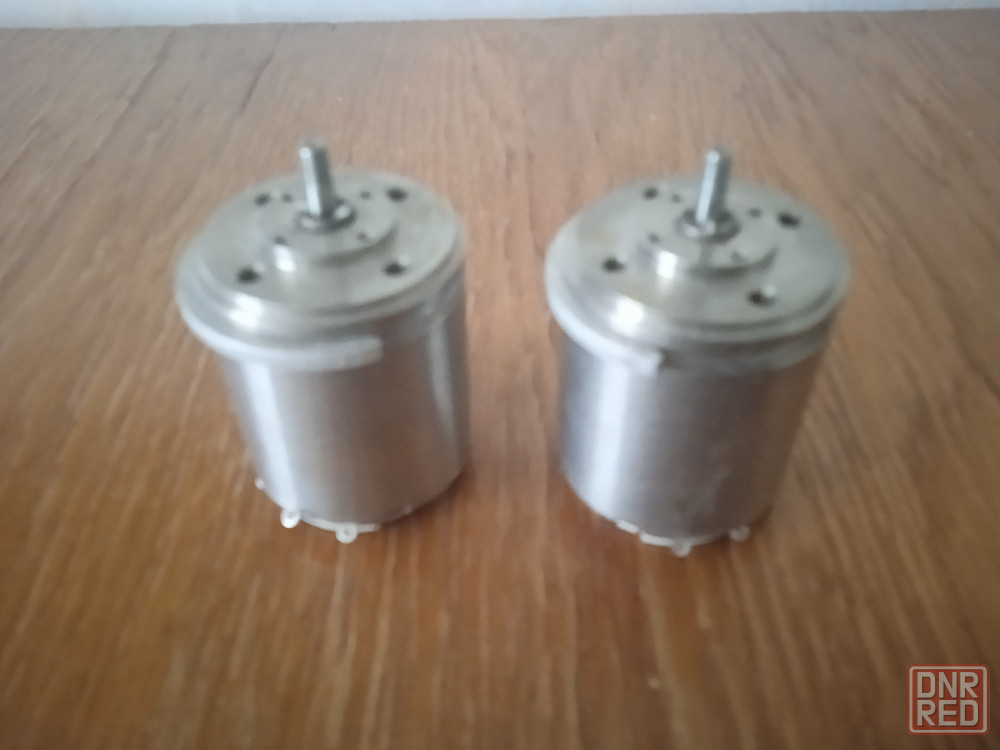

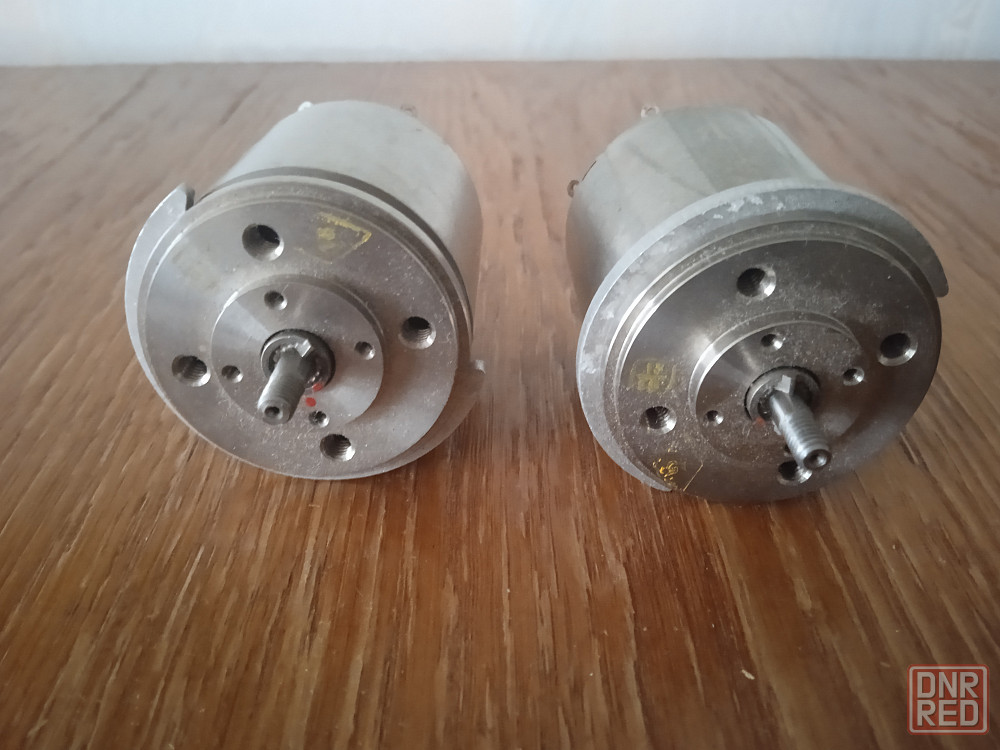

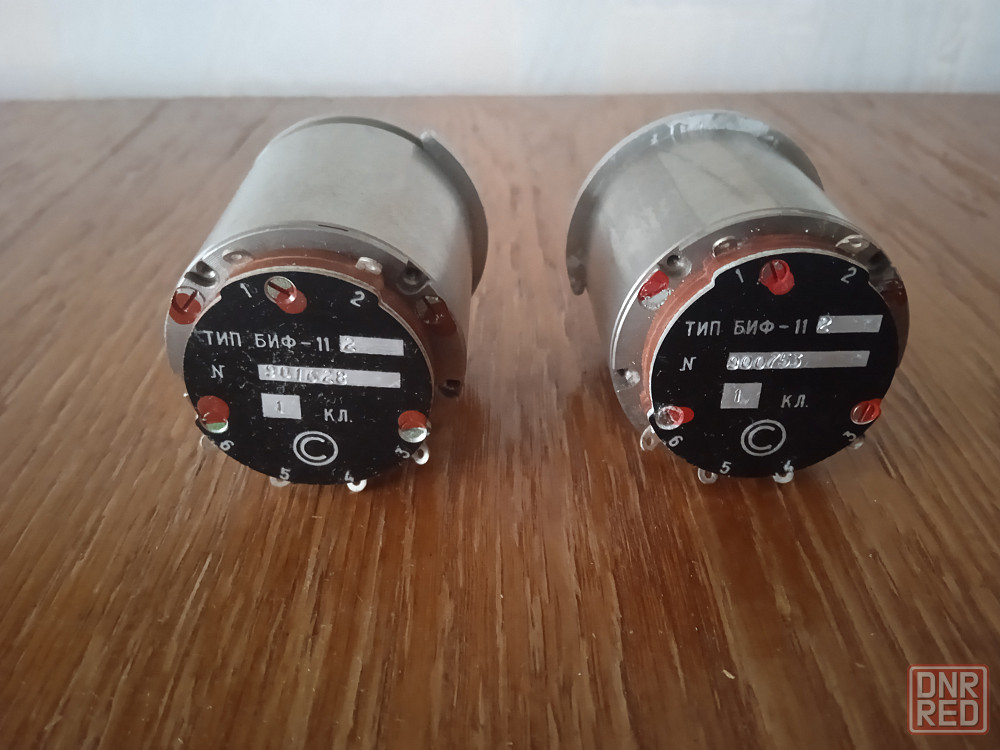

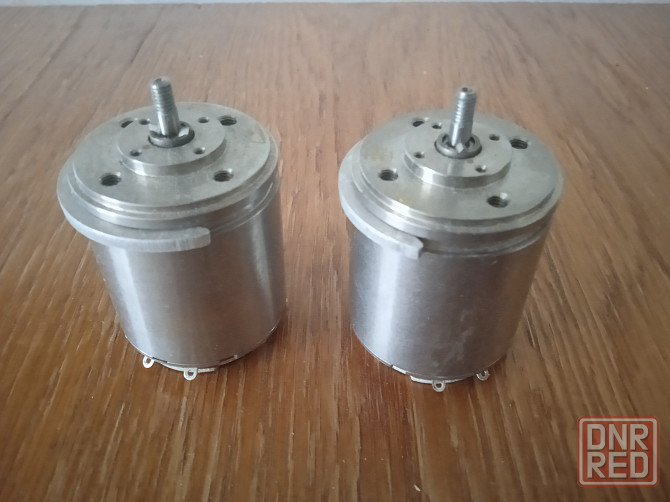

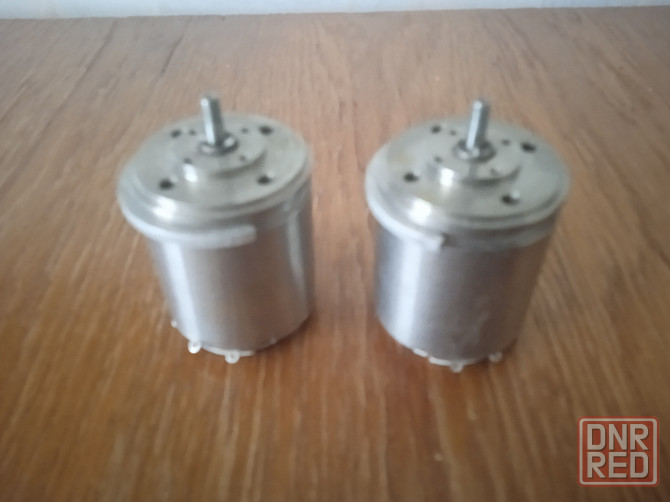

Биф-112 класс 1 бесконтактный индукционный фазовращатель

бесконтактный индукционный фазовращатель биф-112 применяют для измерения и регулировки фазовых сигналов в радиотехнической, электротехнической аппаратуре и других устройствах, а также в режиме первичного датчика в преобразователях угол-код.

биф-112 могут работать в режиме вращающегося или пульсирующего поля, причем в последнем случае к выходным обмоткам подключается фазосдвигающий контур rc, параметры которого приводятся в технической документации на биф-112.

конструктивно бесконтактные индукционные фазовращатели биф-112 выполнены как неявнополюсные электрические машины, имеющие равномерно распределенные пазы на статоре и роторе. связь с роторной обмоткой осуществляется с помощью кольцевого трансформатора, что обеспечивает высокую надежность.
характеристики
тип оборудования
бесконтактный индукционный фазовращатель
тип бесконтактного индукционного фазовращателя
биф-112
класс бесконтактного индукционного фазовращателя биф-112
1 класс
напряжение возбуждения биф-112
40 в
частота прибора бесконтактный индукционный фазовращатель биф-112
2 кгц
диапазон рабочих частот биф-112
1,5 - 5 кгц
полное входное сопротивление холостого хода прибора бесконтактный индукционный фазовращатель биф-112
500 ом
коэффициент передачи rc-контуром
0,36
масса прибора бесконтактный индукционный фазовращатель биф-112
0,25 кг
