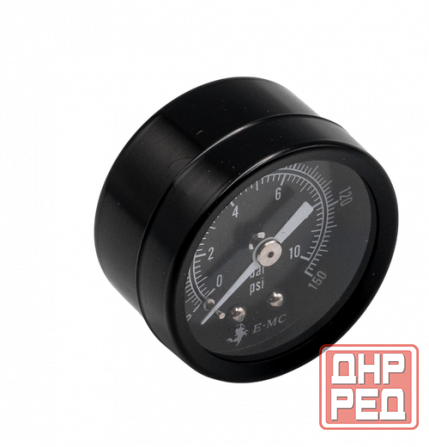

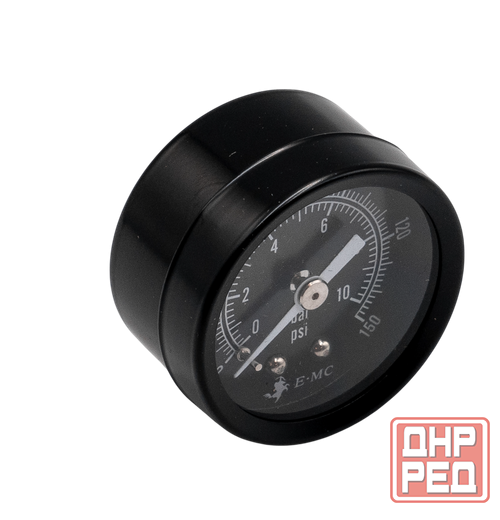

EYZ4001051B-06 - Манометр, 10 бар, R1/8, осевой, 40 мм

назначение и принцип работы
манометр предназначен для оперативного контроля избыточного давления в пневматических системах и технологических линиях со сжатым воздухом. прибор с диапазоном 0 ÷ 10 бар и лицевой шкалой на типоразмере 40 мм преобразует механическую деформацию чувствительного элемента в угол поворота стрелки, обеспечивая визуальное считывание давления. осевой резьбовой штуцер r1/8 обеспечивает компактное встраивание в воздушные коллекторы, распределительные трубопроводы и модульные блоки подготовки воздуха.

ключевые особенности конструкции
корпус и лицевой обод выполнены из пластика, что снижает вес и увеличивает коррозионную стойкость в сравнении с металлическими исполнениями; резьбовой штуцер — латунь, обеспечивает надёжное резьбовое соединение и электропроводность для заземления. типоразмер 40 мм и осевое расположение штуцера подходят для монтажа в условиях ограниченного пространства. рабочая среда — сжатый воздух сухой, очищенный; рабочий диапазон давления до 10 бар. рекомендуемый температурный диапазон эксплуатации: примерно −20 … +60 °c; при вибрации или пульсациях давления рекомендуется демпфер или виброизолирующие элементы.

экспертные рекомендации по применению
при подборе учтите максимальное давление 10 бар и тип подключения r1/8 — используйте уплотнение фум-лентой или резьбовыми уплотнениями, избегайте перетяжки рекомендуемый момент затяжки ~2–4 н·м. монтируйте прибор так, чтобы шкала была читаема, избегайте попадания конденсата и масляных аэрозолей без предварительной фильтрации. для испытываемых циклов с гидравлическими ударами применяйте запорную иглу или амортизатор пульсаций. периодически проверяйте состояние латунного штуцера и уплотнений, при эксплуатации выше +60 °c согласуйте с поставщиком.
