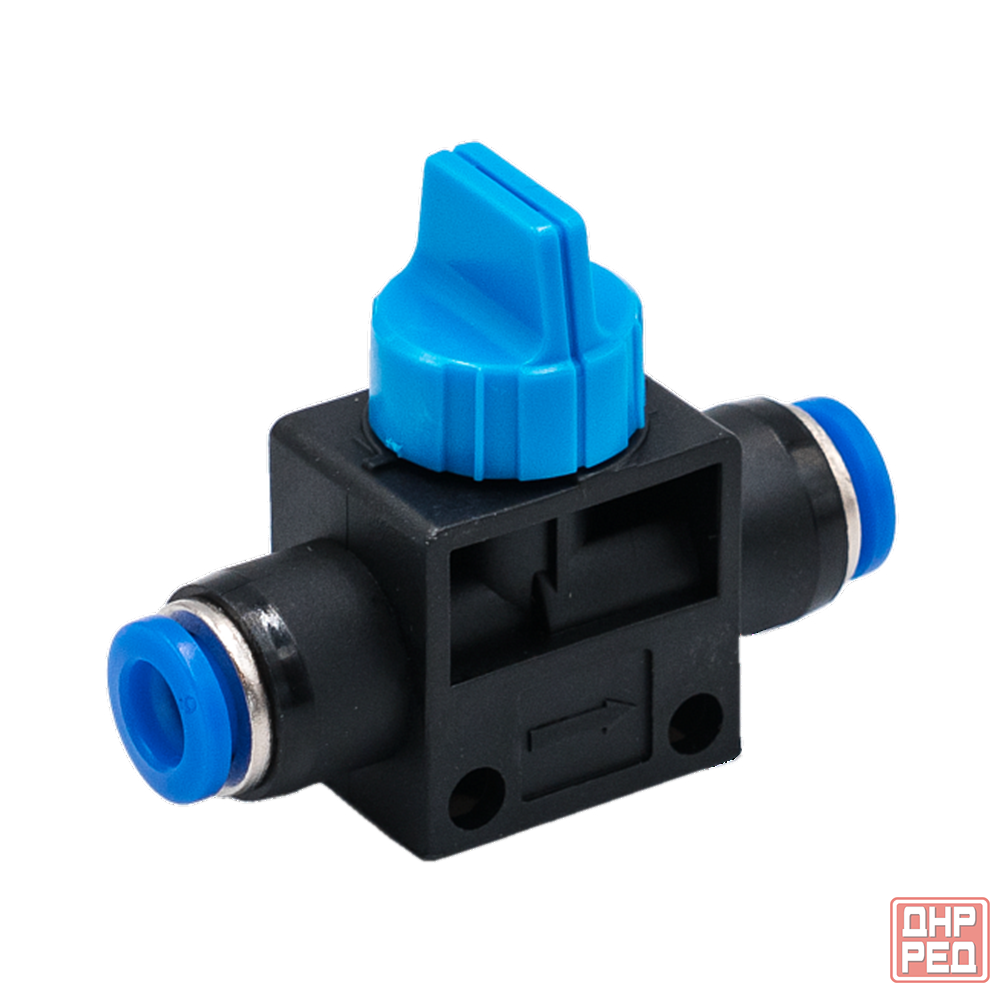

EHVFF10-10 EMC - Отсечной клапан ручной, 3/2, 10 мм Предыдущий

отсечной 3/2 бистабильный клапан с ручным управлением предназначен для быстрого механического отключения или переключения пневмосистем малой производительности: подача/перекрытие воздуха к приводам, тестовые и сервисные плечи, блокировки безопасности. работает по принципу двух устойчивых положений — при ручном переводе затвор фиксируется в выбранном состоянии до следующего переключения. направление потока цанга → цанга, присоединения под трубку ø10 мм, прямой выхлоп в атмосферу. проектировать на рабочее давление 2–8 бар и рабочую температуру 0–60 °c; среда — сжатый воздух по iso 8573-1:2010 [7:-:-].

ключевые особенности конструкции
корпус выполнен из полибутилентерефталата pbt — стойкого к механическим и химическим нагрузкам пластика; обобщённый материал изделия — пластик. компактные ø10 мм вход/выход под трубку с быстрозажимными фитингами обеспечивают простую интеграцию в трубопроводы. выхлоп осуществляется непосредственно в атмосферу; тип исполнения — ручной бистабильный 3/2. рекомендуемые рабочие параметры: давление 2÷8 бар, температура 0÷60 °c. для сохранения характеристик требуется чистый воздух и стандартные эластомерные уплотнения, совместимые с воздушной средой.

экспертные рекомендации по применению
монтировать в доступных местах для удобства ручного переключения и обслуживания; использовать фильтр и регулятор давления перед клапаном особенно при приближении к 8 бар. прокладки и трубки ø10 мм подбирайте по внутреннему диаметру и жесткости для предотвращения утечек; при монтаже избегайте перекрута трубки и перегрева pbt
